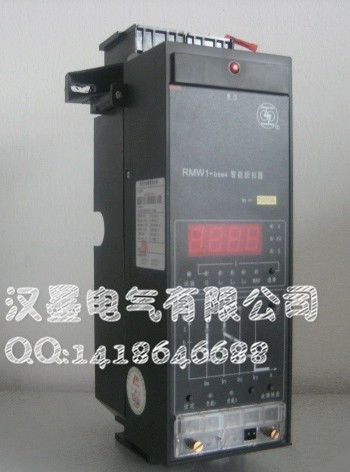

一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件，该控制器可以显示设备或电网的工作电流、工作电压（带电压显示型），并根据负载电流的大小分别实现各种保护，使线路和电源设备免受过载、短路、接地等故障的危害。按约定的保护方式断开控制回路，精度高、可靠性好，还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。

二、符合标准?本产品符合?GB/T?14048.《低压开关设备和控制设备?总则》和?GB14048.《低压开关设备和控制设备?低压断路器》，同时符合?IEC《低压开关设备和控制设备?第二部分?低压断路器》的要求

三、主要功能?

■过电流保护功能?

△过载长延时保护功能?

△短路反时限保护功能?

△短路定时限保护功能?

△短路瞬时保护功能?

△接地电流保护：?

三极产品接地电流保护可关断，四极产品接地电流保护与零序电流保护可选择其一。?

△零序电流保护?

四极产品具有零序电流保护功能，该功能可以选择关断。?

△各种保护的优先级如下：?

短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护?

■负载监控功能：?

有方式一和方式二两种监控方式：使用方式一时，当负载电流大于监控设定电流时，一对

触点闭合，用户可使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又

一对触点闭合，用户使用该触点再切除一部分负荷，达到监控电流的目的。使用方式二时，当

负载电流大于监控设定电流时，一对触点闭合，用户使用这对触点切除不重要负荷；如电流继

续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，此后如

经过一段时间延时后，负载电流降到监控电流以下，则另外一对触点将使已切除的负载重新投

入工作，达到电流监控的目的。?

■欠压保护功能：如选择带电压显示型控制器，用户可以选择是否使用欠压保护功能，当选择

该功能时，可通过控制器本身实现对电路三相端电压的欠压控制。欠压脱扣器的设定电压值和

延时时间可以在设定页内由用户自行设定。这样可以不再使用原框架断路器的电磁式欠压脱扣

器。但是，使用智能控制器进行欠压保护时，控制器?1、2端必须配有工作电源（该电源要来自

主回路以外的电源）。?

■通讯功能：H型控制器配有?RS485通讯接口，用户可按?RS485协议从指定单元中存取数据。?

■辅助功能?

△故障记忆：可以在故障查询页内查找上一次故障动作时的故障相，并记录故障动作电流与动

作时间。?

△电压表、电流表功能：该控制器可以实时显示运行回路的电流值、电压值。?

△MCR功能：该控制器具有上电时的短路保护功能。?

△电子密码锁定功能：凡与设定有关的参数均有密码保护。如需要修改参数，必须将密码核对

正确后才能进行修改，以防非专业人员误操作。?

△电子铭牌：上电后，该控制器将显示断路器的铭牌数据和参数。?

△报警功能：当负载电流大于监控电流或整定电流时报警信号灯亮。?

△试验功能：可以在断路器不工作时，试验控制器的机械特性与电气性能。如在现场编程页内

选择试验脱扣，则用试验页内?lt（lt＞lr1）电流试验时，控制器脱扣。如选择试验不脱扣，

则用试验电流试验时，控制器不脱扣，但控制器将此故障记忆并显示。?

△背光功能：仅?M、H型有此功能，当控制器工作电源上电时或有任何按键操作时，背光灯亮。

如无键盘操作，时间超过?1min，背光灯自动熄灭，通过上电或触动按键可将背光灯点亮，以便

在黑暗或无光照的环境中阅读页面内容。
