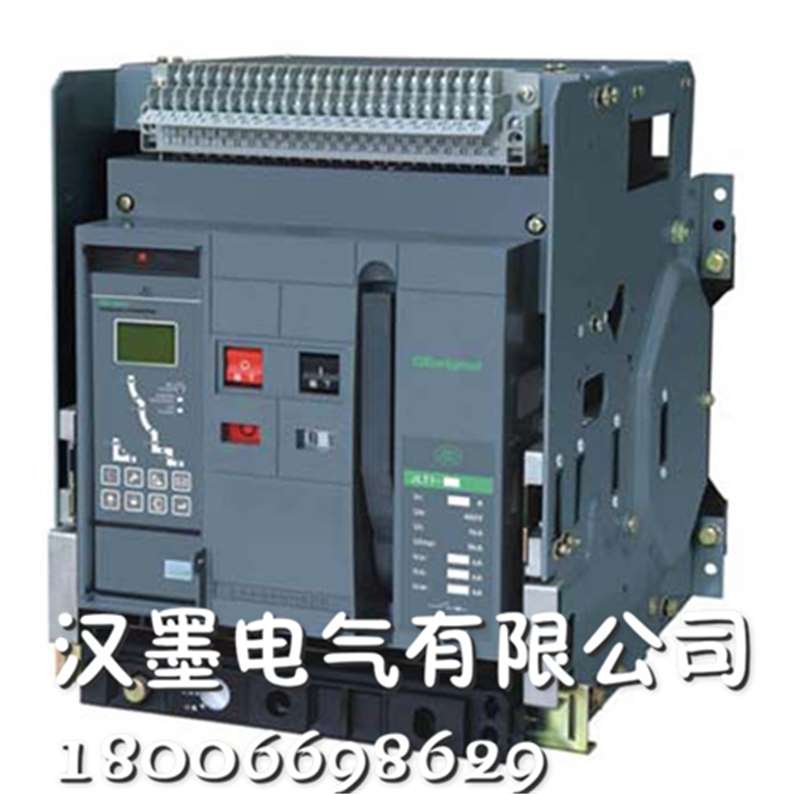

万能式断路器适用于交流50Hz电压380V、660V或直流440V、电流至6300A的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V?的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用。

2组成结构编辑触头导电部件

由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。外壳材料由专用的DMC材料压制而成。各相导电触头上，分别装设有专用的速饱和互感器。将该相的电流信号，传递至控制器。

储能操作机构

利用一系列复杂的机械机构，拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。

主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。

主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。

更多地，通过一个电机和相连的减速齿轮机构，依靠电机为主拉簧储能。电操，储能电机，MOE，叫法有点混乱。

三(四)极触头，均分别与储能机构相连接。

储能机构

操作机构，是机械产品。基于所学专业原因，觉得这部分比之控制器更重要，所以多看了好多。

控制器

（1）取_信号

电流：

A相互感器，B相互感器，C相互感器，N相互感器，变压器中心点接地互感器；

返回：电流值集合?IA/IB/IC/IN/Ig/IΔn

电压：

A相电压,B相电压，C相电压

返回：电压值集合?Uab?Uac?Ubc

频率：

返回：f

（2）数据预处理

这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功率

运算出三相电流不平衡度，公式保密。

这部分还用来统计谐波，【该计算统计，为程序员娱乐行为】

计算_参数

P?,Q,SCOSΦ

有功电能，无功电能，视在电能

谐波，频率

三相不平衡度，过压百分比，欠压百分比，过频百分比，欠频百分比

连接RAM故障规则数据库。

过载

如果（Ia>2In）//2由客户设定

启动过载计时程序?//如果15分钟前短路过，这里的计时参数需要缩短，热记忆功能

如果计时=180秒，且Ia还大于2In

发出过载信号。

}

指令_发出{

如果，接收到故障信号

根据故障类型，发出用户指定的故障处理规则：

1,脱扣断开断路器//各种以“保护”结尾的功能

2,?报警?（暂）不动作，发出信号吆喝//例如PAL预报警功能

3,?协同向上级断路器发出锁定信号，自己上。//ZSI功能

4,系统控制?向断路器下级那个小名叫“不重要”的负载回路发出切除信号。//负载监控功能

//以上四种类型，为自定义动作类型,姑妄一听

返回：故障类型，故障发生时间，故障处理记录。

其他

欠压是电压不爽时断开

有时候为了遏制欠压的暴脾气，会连接一个延时控制器，劝欠压观察，1、2、3、或5秒之后，判定欠压故障不是那种日常波动，再由欠压咆哮爆发。

合闸线圈，也叫合闸电磁铁。

在监控室用电机对机构储能之后，再派个人去现场摁下按钮，有失体面，所以在机构上方装设一个电磁铁，全面实现自动化。这就是合闸线圈。

电操（就是前面说的那个把主拉簧拉开的电机）以及分励、合闸线圈，合称为电合分。

订货时常说的电合分电压AC220V，说的就是这三个。

把这些个东西分开，让客户采购ACB时候，还要去单独购买分励脱扣器，合闸线圈，电操，是一种傲慢的行为。

70%~80%的ACB应用场所，有这些附件就够了。其他附件，后面会一个个来说。这里咱们先就大体系说着。

高精尖附件

协议转换模块

ACB如果要带有通信功能，控制器输出的数据型号，多是按Modbus协议。要是您现场采用的是Profi或者Device?Net，就得有个翻译。

信号继电器模块

故障类型，主弹簧储能状态（是否可以合闸），抽屉座上的信号（连接?断开?试验），要是想放大传出，得有这个。

控制器电源模块

控制器工作电源基本上是DC24V
